İFM (İSTANBUL ULUSLARARASI FİNANS MERKEZİ) PROJESİNDEİNTEK KALIP ve İSKELE SİSTEMLERİ
Projenin Adi: İstanbul Uluslar Arasi Finans Merkezi (İFM)
Ana Yüklenici: Ağaoğlu İnşaat
Kaba İnşaat Yüklenicisi: Özemek İnşaat
Projenin Yeri: Ataşehir / İSTANBUL
Proje Hakkinda Genel Bilgi:

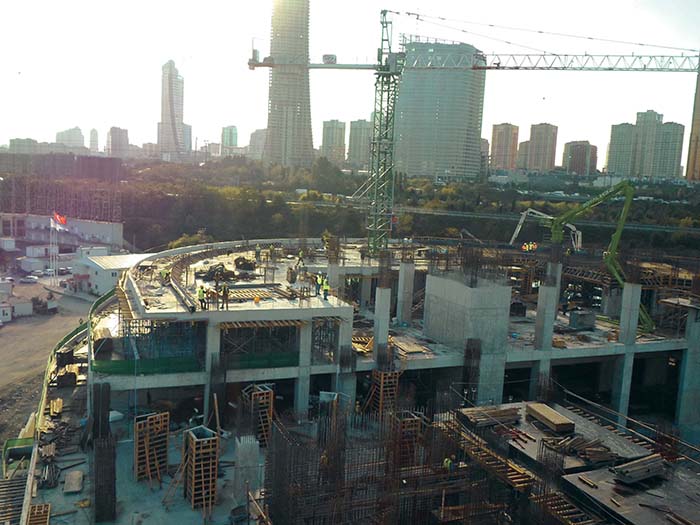

Tükiye’nin doğal finans merkezi konumundaki İstanbul’un, öncelikle bölgesel nihai olarak da küresel bir finans merkezi olmasini hedefleyen İFM projesi Ataşehir’de yükseliyor.300.000 m² alan üzerinde gerçekleştirilen projenin toplam inşaat alani 3.500.000 m² olacak.Projenin 80.000 m² alan üzerine oturan bir parselinin inşaati, Ağaoğlu firmasinin taahhüdü altinda gerçekleşiyor ve bu kismin üzerine yapilacak olan yapilarin toplam inşaat alani 1.100.000 m² dir.Ağaoğlu İnşaat tarafindan yapilan parselin içinde rezidans ve ofis bloklarinin yaninda, otoparklar, alişveriş merkezleri, konferans salonu ve sinemalar bulunmaktadir.
Ağaoğlu İnşaat’in taahhüdündeki parselde D,E,F,G,G1 ve O bloklarin kaba inşaati Özemek firmasi tarafindan yapilmaktadir. Bu bloklar ağirlikli olarak ofis bloklaridir. Sadece “O” blokta Konferans Salonu ve Sinemalar vardir. Kaba inşaati Özemek tarafindan yapilan bu bloklarin toplam inşaat alani yaklaşik olarak 600.000 m² dir.
Maslak 1453, Resim İstanbul, Evvel İstanbul, YDA Söğütözü Residence gibi önemli projelerde çözüm ortaği olarak birlikte çaliştiğimiz değerli müşterimiz Özemek İnşaat, bu projede de İntek’i tercih etmiştir. Buna karşilik İntek sadece satana kadar değil projenin sonuna kadar, uzman ve yetkin ekibi ile müşterisine gereken teknik ve lojistik desteği eksiksiz olarak sağlama gayreti içinde olmuştur ve olmaya devam edecektir.
Projede Kullanilan İntek Kalip-İskele Sistemleri ve Miktarlari:

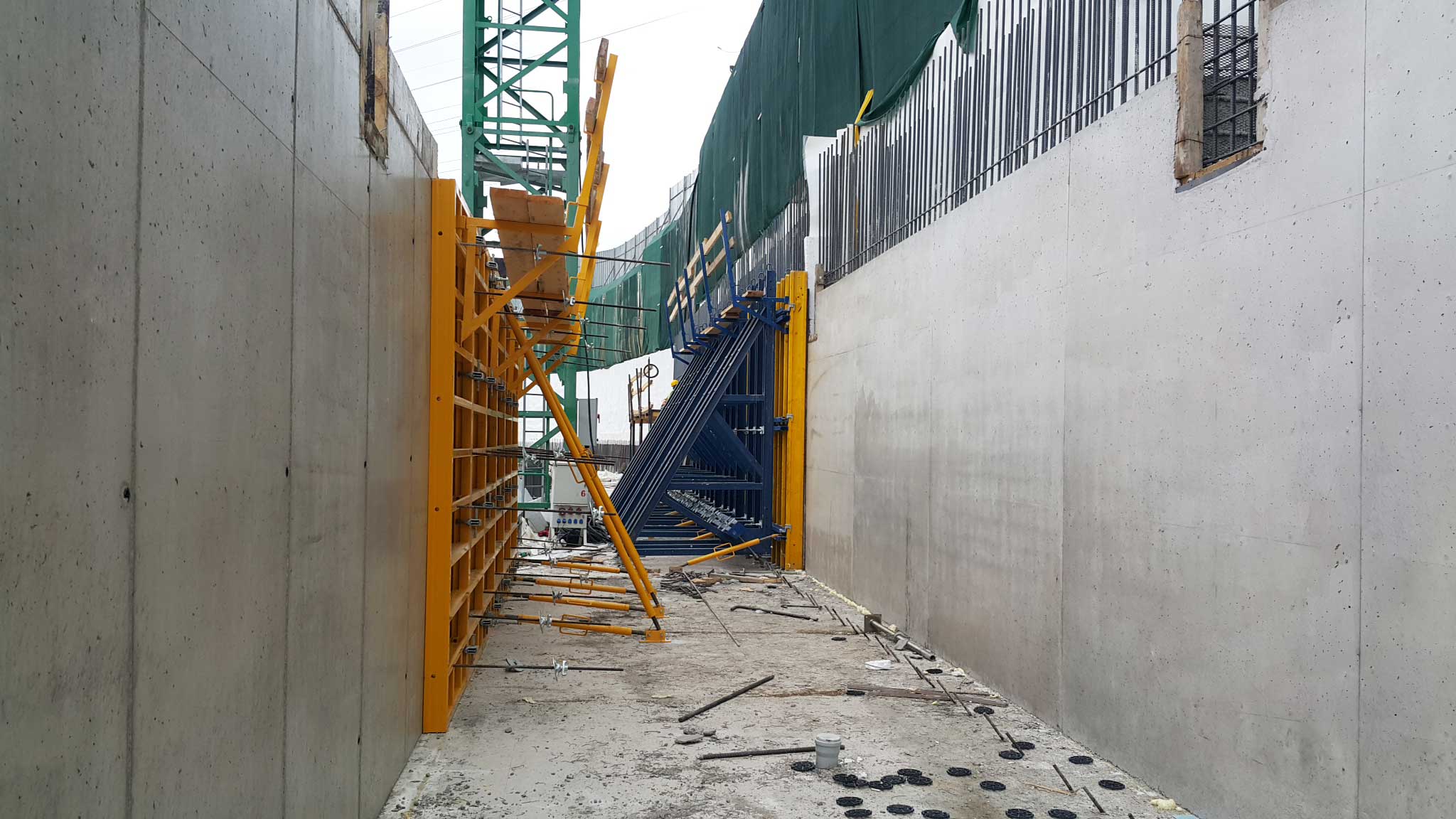

Perde ve kolon kaliplarinda vinçle taşinan panel kalip sistemi olan PANEMAX tercih edilmiştir.Hem 350 cm hem de 550 cm yüksekliğe uygun olarak 575 m² PANEMAX perde-kolon kalibi kullanilmaktadir.Bodrumlarda ciddi miktarda tek tarafli perdeler vardir. Bu perdeler için İNTEVA ahşap kirişli perde kalibi sistemi ile TTD tek tarafli destekleme sistemi tercih edilmiştir. Yine 350 ve 550 cm yüksekliğe uygun olarak 20 metre uzunluğunda tek tarafli perde kalibi kullanilmaktadir.Döşemelerde ”HD 150” yük taşiyici iskele sistemi tercih edilmiştir.350 cm yüksekliğinde 3460 m²,350 cm ile 550 cm yüksekliğe uygun olarak da 2560 m² döşeme kalibi satin alinmiştir.
Kat yüksekliğinin 550 cm olduğu katlarda, geçici olarak kalip miktarini arttirarak daha hizli ilerleyebilmek amaci ile çerçeveleri üst üste ekleyerek döşeme kalibi yüksekliğini arttirmaya yarayan iskele elemanlari kiralik olarak tedarik edilmiştir. Böylece satin alinmiş olan 350 cm yüksekliğindeki 3.460 m² alana sahip döşeme kalibi, 550 cm yüksekliğindeki katlarda da kullanilabilmiştir.
PANEMAX vinçle taşinan çelik çerçeveli panel kalip sistemi:
Farkli formlara çok kolayca adapte edilebilmesi PANEMAX sisteminin en önemli özelliklerinden biridir. PANEMAX panel kalip sistemi, 80 kN/m² (düzgün yayili yük) gibi yüksek bir beton basinci dayanimi, ön montaj gerektirmeden şantiyeye geldiği ilk günden itibaren kullanima hazir olmasi, özel forma sahip çelik kenar profilleri ve buna uygun bağlanti kilitleri vasitasi ile panellerin yan yana ve üst üste çok pratik bir şekilde birleştirilip sökülmesi, yine çelik kenar profillerin formu ve plywood ille birleşiminde uygulanan silikon detayi sayesinde plywoodun değiştirilmeden çok tekrar kullanilabilmesi gibi özellikleri ile mükemmel bir perde-kolon kalibi sistemidir. Panemax panellerde, pazarda yer alan diğer Avrupali ve yerli birçok markadan farkli olarak 18 mm değil 21 mm kalinliğinda plywood kullanilmaktadir. Bu özellik, eşit beton basinçlarinda daha düşük sehim anlamina gelmektedir.

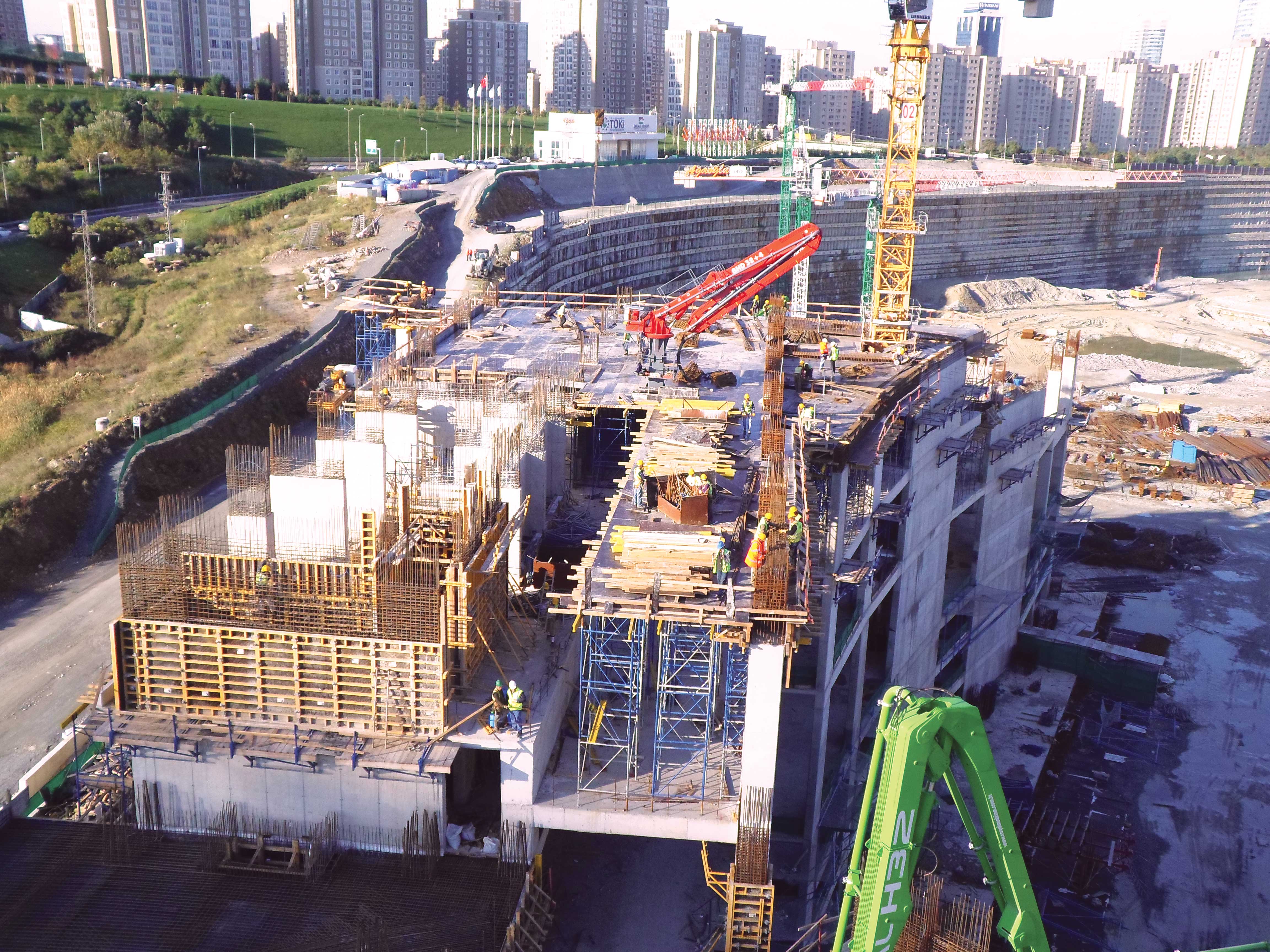

HD 150 yük taşiyici iskele sistemi:
Sistem "ana çerçeve" adi verilen kaynakli çerçeveler, bunlari birbirine bağlayan "çapraz gergiler", ince kot ayarinin yapilmasini sağlayan "krikolu ayak" ve "krikolu başliklardan” oluşmaktadir Üst konstrüksiyonda ana taşiyici (mahya) ve tali taşiyici (izgara) olarak H20 ahşap kirişler kullanilmaktadir. Çerçeveler çok pratik bir biçimde üst üste eklenerek farkli döşeme yükseklikleri çözülebilmektedir. Sistem, ayak ve başliklarda kullanilan ve ince kot ayarinin yapilmasini sağlayan "krikolu ayak" ve “krikolu başliklarin" açilim paylarina göre değişmekle birlikte, ayak başina 55 kN düşey yükü emniyetli olarak taşiyabilmektedir. HD 150 sistemi istendiğinde “masa” olarak kullanilabildiği gibi her sefer sökülüp tekrar kurularak "iskele" gibi de kullanilabilmektedir.
